Фотополімерна смола для тимчасових коронок C&B MC Jamg He

Фотополімерна смола для тимчасових коронок MC Jamg He - це надійний реставраційний матеріал, призначений для використання в якості тимчасової реставрації в задній і передній областях. Смола проста у використанні та забезпечує передбачувані результати в процесі лікування. Він швидко схоплюється, що дозволяє швидко завершити реставрацію.

Стоматологічна смола для 3D-друку, схвалена FDA Смола для тимчасових коронок і мостів достатньо міцна протягом кількох днів, а також хороший глянцевий ефект після полірування, висока точність робить ефективне виробництво в зуботехнічних лабораторіях.

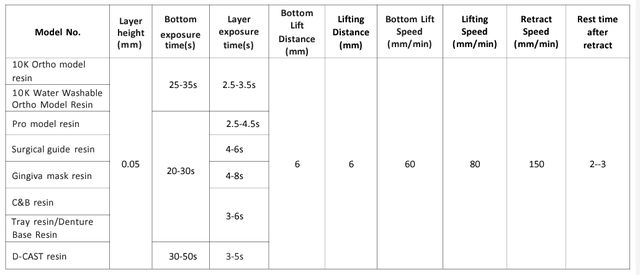

Налаштування друку

🧪 Основні характеристики

• Призначення: тимчасові коронки, мости, пролітні конструкції (anterior + posterior) — застосування у стоматології.

• Біосумісна формула, сертифікація (згідно маркетингових матеріалів) для тимчасового внутрішньо-ротового застосування.

• Механічні/фізичні властивості (з технічного листа) для серії C&B Resin:

  • Tensile strength (міцність при розтягуванні): ≈ 30 MPa ±10% (для MC-22A C&B)

  • Tensile modulus (модуль розтягування): ≈ 490.91 MPa ±10%

  • Elongation at yield point (подовження при плині): ≈ 6.36% ±10%

  • Flexural modulus (модуль вигину): ≈ 927.13 MPa ±10%

  • Flexural strength (міцність на вигин): ≈ 30.98 MPa ±10%

  • Hardness (твердість): Shore D приблизно 80-90D (залежно версії)

  • Viscosity (в’язкість): приблизно 350-550 mPa·s (для C&B Resin)

  • Density (щільність): ≈ 1.05-1.25 г/см³

• Зберігання: сухе, добре провітрюване приміщення, температура ~25-30 °C. Строк придатності — до ~18 місяців.

🔧 Рекомендовані налаштування друку

Згідно офіційних напрямків та технічного листа (TDS) для C&B Resin:

• Довжина хвилі: типово 405 нм (тип LCD/DLP принтери)

• Висота шару (layer height): орієнтовно 0,05 мм (50 µm) як стартова точка.

• Bottom (дно) / нижні шари: від ~3 до ~6 шарів (залежно принтера) для C&B Resin згідно TDS.

• Час експозиції (exposure time): як орієнтир — нижні шари: 20-30 с; звичайні шари: ~3-4 с (для екрану ~6.6″ монохром, 3500-4500 µW/cm²)

• Lift distance (відрив): екран <7″ — ~6 мм; більші екрани — відповідно 8-10 мм+ (за TDS)

• Lift speed (швидкість підйому): ~60–80 мм/хв для звичайної FEP/NFEP-плівки.

• Після друку: ретельне промивання (ізопропіловий спирт або рекомендований засіб), сушіння, потім УФ-відпік (post-cure) згідно виробника.

✅ Практичні поради

• Перед застосуванням добре збовтайте смолу, щоб уникнути осадження чи нерівномірності.

• Перевірте стан плівки (FEP/NFEP), платформи, освітлення принтера — це впливатиме на оптимальні параметри.

• Якщо моделі мають тонкі стінки або дрібні елементи — розгляньте зменшення шару (наприклад до 0,04мм) або збільшення експозиції.

• При проблемах з адгезією (перші шари не приклеюються) — збільште час експозиції нижніх шарів.

• УФ-відпік важливий: гарантує кінцеві механічні властивості.

• Зберігайте смолу щільно закритою, далеко від прямого сонячного світла та при стабільній температурі.

• Для стоматологічних застосувань важлива стерильність та чистота: уникайте забруднень і не допускайте залишків смоли на поверхнях після друку.
